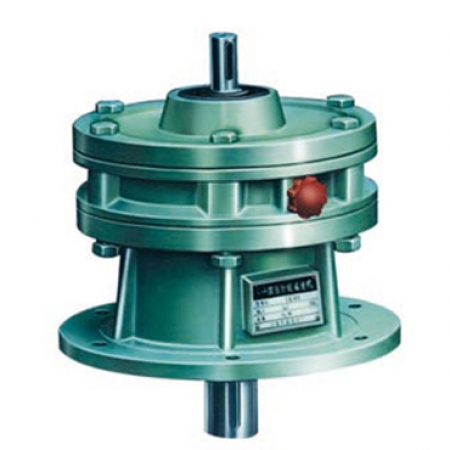

BL、BLD、XL、XLD(单级)

联系我们:13656172250
产品详情

 摆线减速机厂家的一种快捷拆卸方法

  摆线针轮减速机以其体积小、重量轻、减速比大、效率高、寿命长、运转平稳等特点而广泛应用在各种机械设备的减速机构。

  摆线针轮减速机在实际使用中需要定期维修和更换部分易损件。因此在检修过程中,经常需要将偏心套或是上侧轴承在偏心套上拆下来。由于实际配合关系,拆卸起来很困难,经常造成偏心套上的轴承损坏现象。

  下面介绍一种快捷的拆卸方法供参考。

  首先根据所要检修的减速机偏心套上的轴承型号,加工一个开式垫圈(该垫圈就可作为该型号减速机今后检修拆卸的专用工具)。垫圈的加工规格为:内径略大于轴承珠架的外径D2,垫圈外径则大于轴承珠粒的外径(约10mm)D1,而厚度则大于轴承内套的侧边的厚度,然后均分成两个半环。

具体操作如下:

  1.松开连接螺栓,将机座与针齿壳分离。

  2.取出全部销套。

  3.取下轴用弹性挡圈后,取下轴头的轴承及挡圈。

  4.将两个半圆垫从上摆线轮销套孔加入,扣在上侧轴承珠架的外侧,卡在珠粒下扣合上,再向上提针齿壳,使针齿壳带动下一片摆线轮将半圆垫压紧后,用拉马钩住针齿壳,旋转拉马顶丝,偏心套或上侧轴承随着两个摆线轮及针齿壳一起拆下来。

 5.如果需拆卸偏心套或轴承,就将半圆垫扣在轴承的珠架外侧,摆线轮装在该轴承上放在台钳口上,使垫圈卡在钳口处,再用铜棒和手锤击打偏心套,垫圈卡住轴承的珠粒,在摆线轮的保护下,很容易地将轴承拆下来,轴承不受任何损伤。另一侧轴承用同样的方法进行拆卸。

   6.其它部分拆卸可按正常的检修程序去做。
